VENDUE

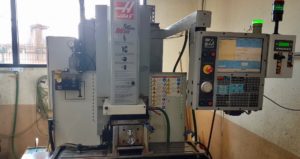

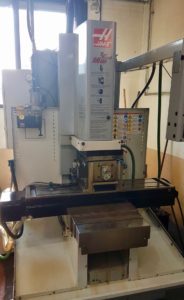

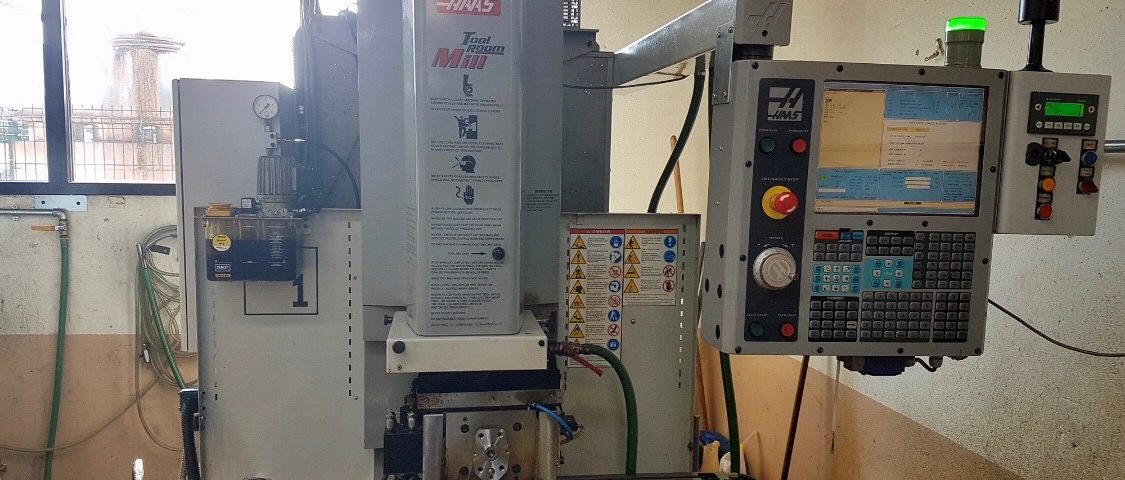

Fraiseuse à commande numérique

Courses  Axe X  (longitudinal) :762 mm Axe Y  (transversal) :   305 mm Axe Z  (vertical) : 406 mm
Nez de broche    102/508 mm

SPÉCIFICATIONS TECHNIQUES



Glissières   Tous les axes reposent sur des glissières linéaires compactes et patins à recyclage de billes de grande   rigidité annulant tous phénomènes de friction et assurant une précision absolue.

Table

Longueur        1 213 mm

Largeur           268 mm

Poids Maxi sur table   454 kgs

Largeur des rainures  en T     14 mm

Entraxe           102 mm



Entrainement des axes

L’entrainement des axes est assuré par des moteurs BRUSHLESS et des vis à billes de précison.

Puissance moteur axe X, Y et Z          2,24 kW

Vitesse d’avance travail :       5,1m /min

Vitesse d’avance rapide :       5,1 m /min



Caractéristiques de qualité

Positionnement          +/- 0,102 mm

Répétabilité    +/- 0,0051 mm



Données électriques

Puissance installée     10 KVA

Fusibles           32 A

Tension / Fréquence de service        3 x 400 V/ 50-60 Hz



Pneumatique

Pression          7 bars

Débit   200 l / min

Diamètre de connexion          8 x 13 mm



Broche 4 000 tr/min

Transmission  courroie

cône de broche           ISO 40

vitesse de broche (variation continue)          0 à 4000 tr/min

puissance en continue moteur broche          5,5 kW

couple 45 Nm à 1200 tr/min

dispositif de serrage  pneumatique

Poids machine            1 497 kgs

Encombrement           2159 x 1626 mm







Caractéristiques  commande numerique

Commande conviviale

Compatibilté avec les codes ISO

Code G et M standard

Capacité mémoire pièce 1 MB

Simulation graphique

CPU haute vitesse 32 bits 68030 / 40 MHz

Calculateur trigonométrique

Fonction miroir

Interpolation hélicoïdale

200 correcteurs d’outils

Compensation de rayon et de longueur d’outil 2D

Compensation de rayon 5D

Gestion d’usure d’outil

26 origines pièces

Cycles de poches

Cycles de perçage

Taraudage rigide

Programmation inch/métrique

Editeur WORD

Excécution jusqu’à 1000 blocs/seconde





Clavier

Un pupitre de 131 touches dédié à l’utilisation de la machine

Ce pupitre comprend un clavier alphanumérique complet et un

ensemble de touches fonction des différentes manipulations à excécuter

Une touche par fonction



Visual Qucik Code

Visual Quick Code est un système de programmation permettant la réalisation

d’usinage de pièces composées de formes simples en une opération.

L’utilisation de ce système ne nécessite aucune connaissance du langage ISO

Cycles disponibles :

– Surfaçage

– Fraisage linéaire

– Contournage

– Poche circulaire

– Perçage, alésage
